автоматические ворота с дистанционным открытием своими руками

Часто въездные или гаражные ворота достаточно массивные и тяжёлые, для открывания которых приходится прилагать физические усилия и тратить на это время. Поэтому многие задумываются о том, чтобы установить автоматические ворота с дистанционным открытием своими руками. Такая система не только освободит руки от нагрузок, но и позволит получать доступ на территорию или в помещение точно к подъезду автомобиля.

Разновидности механизмов открывания ворот

Table of Contents

Принцип действия автоматики въездных ворот даёт возможность не выходя из дома или машины открыть проезд. Это происходит с помощью маленького удалённого пульта.

Чаще всего используются такие конструкции для автоматики, как:

  • привод линейного типа;
  • рычажная система привода;
  • подземное расположение привода.

линейный приводлинейный привод Дорханлинейный тип привода

Линейные приводы востребованы из-за простоты и надёжности конструкции. Зубчато-винтовой (червячный) привод обеспечивает движение створок из-за зацепления винта с резьбой и зубчатого колеса. В свою очередь ворота могут приводиться в движения как с помощью электромеханических частей, так и гидравлических насосов. Это зависит от веса воротных створок. Для открывания более массивных изделий, превышающие массу в 600кг и имеющие ширину проезда более 3м, рекомендуется применять гидравлические привода, основанные на ходе поршня, который изменяет положение рычага и ворот в целом.

Недостатком линейной конструкции автоматики является радиус открывания створок, который составляет 90°, что значительно уменьшает зону проезда.

Менее надёжным, но более популярным из-за своей универсальности является рычажный тип привода. Основными узлами механизма являются электромотор, редуктор и система рычагов. При поступлении сигнала начинает работать мотор, энергия которого превращается редуктором в движение рычага. Простые системы могут открывать створки только на себя, в сложных же есть возможность движения и в противоположную сторону.

рычажная система приводаПривод автоматики рычажныйрычажная конструкция привода

Чем больше масса ворот, тем выше нагрузка на привод при открывании, что увеличивает вероятность поломок и износа.

Поэтому есть ограничения по применению рычажных систем автоматики, они обусловлены массой ворот не более 600кг. Однако при эксплуатации рычажных приводов радиус открывания створок достигает уже 120°, что значительно удобнее при обустройстве въезда на небольших территориях.

Подземные виды привода являются последним словом в производстве автоматики для ворот, поэтому практически не имеют недостатков. А достоинствами можно назвать то, что основные узлы механизма скрыты в металлическом коробе, работа системы происходит почти бесшумно. Угол открывания распашных систем также достигает отметки в 110°. Применение этого вида привода позволяет использовать в работе створки шириной до 5м и весом до 900кг.

привод подземныйподземный вид приводаподземный привод фотопривод автоматики подземный

Системы открытия распашных ворот

Приборы, запускающие мотор, приводящий в движения две створки, могут продаваться как в комплекте с механизмом, так и быть приобретёнными отдельно и установленными самостоятельно. Конструкция автоматических распашных ворот позволяет полностью открыть проход на территорию в течение 10-30 секунд с момента нажатия кнопки на пульте. А также при распахнутых воротах на механизм оказывается дополнительная нагрузка, поэтому его требуется хорошо укреплять, устанавливая на таком расстоянии, которое советует инструкция производителя. Если сделать это слишком близко, давление возрастёт до критического, и устройство перестанет работать.
В комплекте:

  • привод;
  • блок управления;
  • маяк, реагирующий на удалённые импульсы;
  • фотоэлементы, регулирующие степень открытия;
  • компактный пульт.

автоматические распашные створкисхема автоматики автоматика для распашных створокрычажная автоматика для распашных створокподземный вид автоматикилинейный привод распашной конструкциирычажная конструкция

Распашные виды ворот самые простые в монтаже, поэтому самые популярные. Из-за большого количества целевых клиентов, стоимость автоматики для таких ворот гораздо ниже. На рынке продаётся множество доступных систем открывающих створки.

Как работает механизм открытия рулонных ворот

Рулонные ворота состоят из небольших по высоте планок (ламелей), соединённых в единое подвижное полотно, которое наматывается на призматический вал при открывании. Благодаря тому, что полотно движется по направляющим между столбами, и не требует свободного пространства, такая разновидность более проста в использовании, чем распашные или откатные.

роллетная системамеханизм рулонной системырулонная конструкциявид рулонной створки

Система автоматических рулонных (роллетных) ворот состоит:

  • из полотна;
  • направляющих;
  • короба с валом и мотором;
  • приёмника, реагирующего на импульсы дистанционного пульта;
  • фотоэлементов, останавливающих мотор при полностью поднятом полотне.

Поверху автоматические въездные ворота рулонного типа ограничены перемычкой с находящимся внутри валом, поэтому на территорию не могут заехать машины с крышей выше, чем портал.

Кожух с механизмами может устанавливаться как с наружной, так и внутренней стороны гаража или частной территории. Открытие происходит медленнее, чем у распашных, за счёт того, что механизм аккуратно наматывает ламели на вал, чтобы избежать застревания или повреждения полотна. А также чем шире и выше ворота, тем они тяжелее, что может замедлить дистанционное открытие. В среднем от полностью закрытых ворот, до полного поднятия полотна проходит 30–60 секунд, в зависимости от силы мотора и веса конструкции.

Система автоматики для откатных ворот

схема автоматики откатной конструкциисварное откатное полотноРаздвижная система с автоматомкованая модель с автоматом с дистанционным открытием

Откатные или раздвижные ворота позволяют сэкономить часть пространства, которое теряется при установке распашных створок. Полотно таких ворот чаще всего создаётся из профильных листов. Профиль, для крепости изготавливается методом холодного проката, когда обычный стальной лист становится ребристым. Покрытый цинковым составом и краской, такой материал прекрасно ограждает от проникновения на частную землю. Стеновые профилированные листы имеют повышенную жёсткость за счёт ребристости, но из-за этого же, вес ворот увеличивается. Такое положение требует усиленного фундамента, и мощного мотора для отката полотна.

Автоматическая конструкция для раздвижных ворот создаёт перемещение вдоль забора с внутренней стороны. Снизу, для облегчения скольжения устанавливают направляющий профиль и ролики, на которых полотно движется. Электрический привод устанавливается со стороны, в которую отъезжает створка, а в предельных точках открытия и закрытия монтируются фотоэлементы, которые прерывают электрическую цепь, питающую мотор.

Популярные модели автоматических систем ворот от итальянских производителей

рулонная система Came с дистанционным открытием

Для устройства автоматических ворот лучше всего купить готовый набор, специально предназначенный для определённой конструкции. Существуют несколько самых распространённых фирм, поставляющих надёжные комплекты: Came, Nice, Faac. Одной из популярных является итальянская CAME, разрабатывающая автоматические системы ворот уже в течение 40 лет.

Новейшей линейкой для открытия ворот является Brown, в комплектах которой обязательно поставляются 2 пульта, набор фотоэлементов, лампа, сигнализирующая об открытии или закрытии ворот. Наборы отличаются только из-за вида ворот, для распашных 2 линейных или рычажных привода или 1 привод со встроенным блоком управления для раздвижных. На все наборы даётся полная гарантия на 3 года.

CAME — оптимальный выбор, в комплект которого входят устройства, останавливающие закрытие ворот, если створки встречают сопротивление. Это позволяет обезопасить от поломки, если на пути будет автомобиль. Также это даёт гарантию безопасности домашних животных и маленьких детей, которые могут оказаться на пути ворот.

Российские производители устройств автоматики для въездных и гаражных ворот

Откатная система Дорхан с дистанционным открытиемлинейная система Дорхан с дистанционным открытием

Известная российская фирма Doorhan поставляет приводы для распашных, откатных и роллетных ворот. Механизмы востребованы из-за простоты установки, надёжности в работе и демократичности цен.

Для выбора привода рулонных моделей необходимо решить какой способ поднятия ламелей будет лучше. Принцип работы этих устройств заключается в том, что роллеты или секции поднимаются с помощью двигателя, прикреплённого к обычному валу.

Важно помнить, что в комплектах Дорхан не поставляются дистанционные приспособления, поэтому фотоэлементы и пульты потребуется докупить отдельно.

Для эксплуатации в зимних условиях отлично зарекомендовали себя модели белорусской марки Алютех. В процессе выпуска автоматических систем для ворот производители проводят тестирование моделей, подходящих для работы именно в климатических зонах России, поэтому этот бренд пользуется большой популярностью у потребителя.

автоматика Алютехс дистанционным открытием

Подготовка к монтажу откатных ворот

Когда установили каркас, приступают к монтажу двигателя и автоматики, используемой для раздвижных ворот. Для начала на ростверк устанавливают платформу с отверстиями для крепления, на которой будет монтироваться двигатель. Для начинающих лучше взять специализированный мотор с инструкцией по настройке и установке. Рассмотреть на примере можно установку системы Came Bxv Brown, в комплект которой входят все нужные элементы.

Прежде чем своими руками установить мотор, потребуется подобрать цепь по длине ворот, которая бы подходила для шестерни, придающей движение полотну. Нужно выбрать специальную цепь, или же вручную покрыть её противокоррозийными составами, и установить на низ створки. Монтаж лучше производить до закрепления профилированного листа, иначе он затруднит доступ.

После того как подготовлено место для двигателя и цепь, требуется провести разметочные работы, которые будут показывать предел, до которого створка будет открываться. Это важно для того, чтобы установить один из фотоэлементов в правильном месте. Лучше всего оставить зазор в 2-3 см, чтобы предотвратить работу мотора при полностью отъехавшем полотне. Если не оставить зазор, то механизм будет быстро изнашиваться, а также возможно срывание цепи.

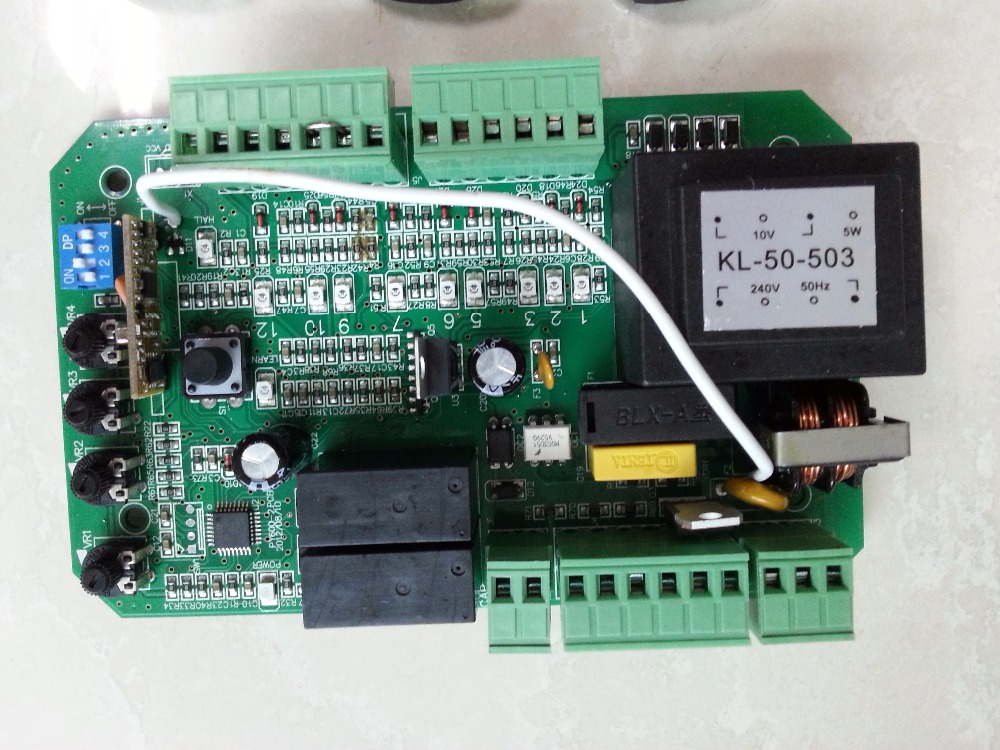

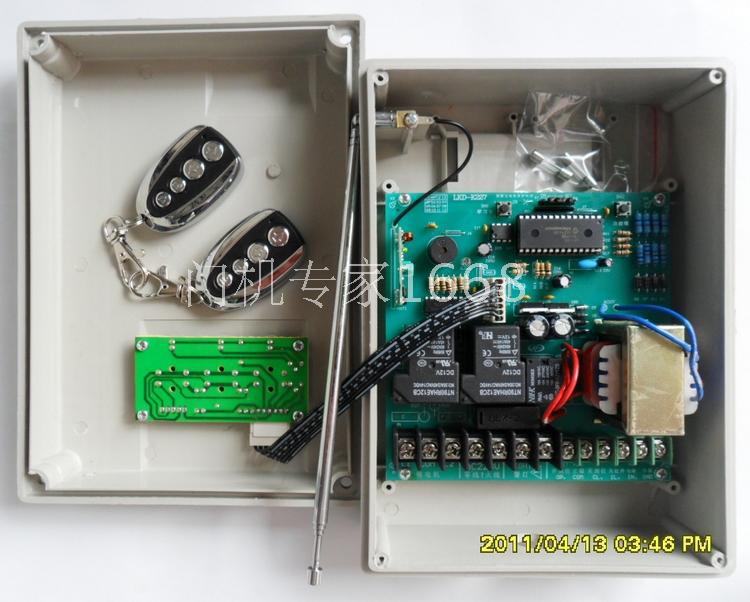

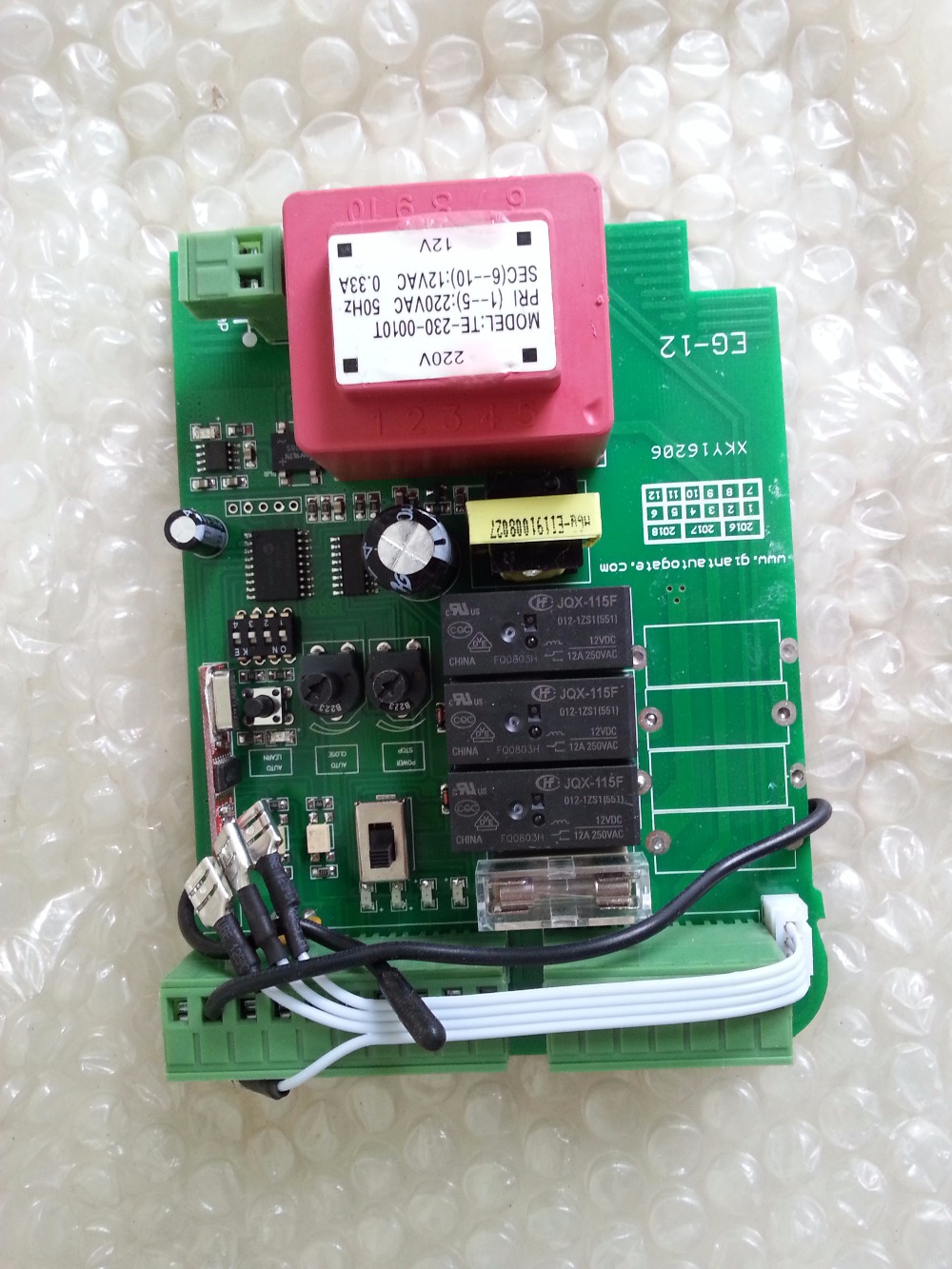

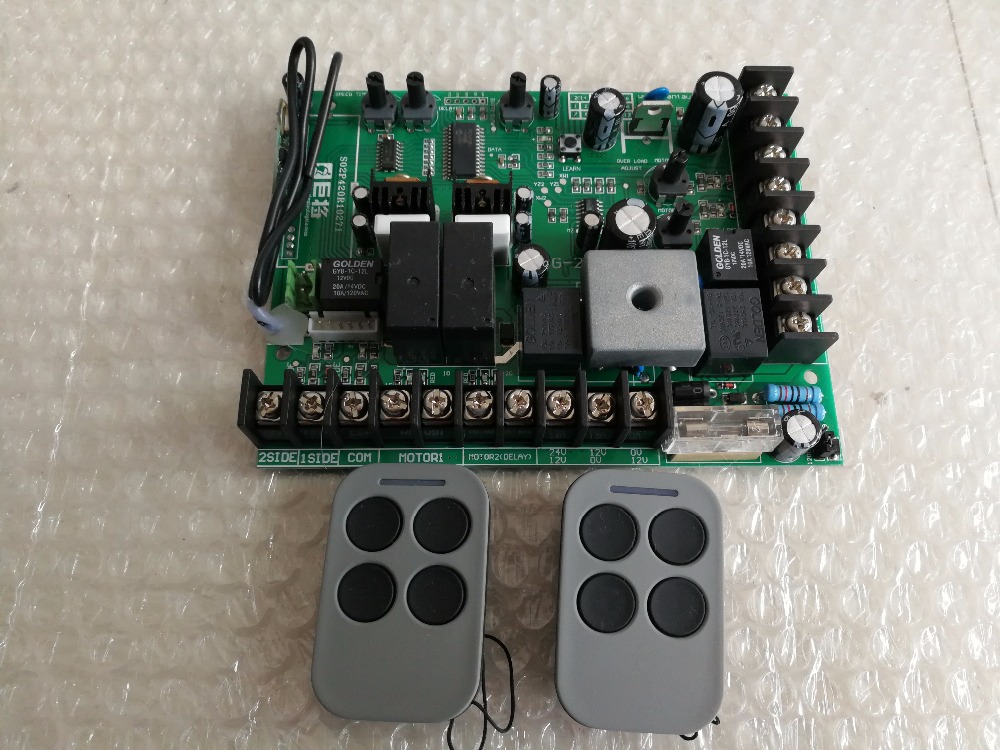

Установка системы дистанционного управления откатными воротами

установка автоматики с дистанционным открытием своими рукамикомплектующие детали конструкции с дистанционным открытием

На подготовленное место устанавливают мотор со снятым кожухом. На направляющую головку надевают цепь, и проверяют работу механизма. Важно чтобы двигатель стоял ровно, иначе вибрация от работы будет распределяться неравномерно по его деталям. После этого подключают радиоприёмник и проверяют работу пультов. На отмеченном заранее месте просверливают отверстия для крепления и устанавливают фотоэлемент (приёмник). На створку ворот устанавливают его пару, и проверяют систему аварийной остановки ворот.

Для того чтобы створки не закрывались, при присутствии на проезде препятствий, вторую пару устанавливают в проёме между столбов. На столб, ближайший к двигателю монтируют приёмный фотоэлемент, а на дальний ставят передающий. Такой способ ускоряет остановку движения полотна, если связь между ними прерывается. Датчики должны быть выровнены по отношению друг к другу, и располагаться на высоте бампера (40-50 см от дороги). После проверки всех деталей устройства на двигателе фиксируют защитный кожух, а на каркас закрепляют профлист. Сигнальную лампу прикручивают на дальнем от привода столбе, после чего вся система готова к длительному использованию.

Автоматическое открывание ворот – это удобный и лёгкий способ для въезда на территорию участка. Благодаря дистанционному управлению не требуется покидать машину или дом в ненастную погоду, для того чтобы открыть и закрыть створки. Единственным недостатком, который быстро исчезает, является то, что требуется выработать привычку, за какое время до ворот необходимо нажать кнопку открытия.
