Как сделать дымоход для бани через стену?

Нормальное функционирование традиционной русской бани напрямую связано с качеством печи и работой дымохода. Классический вариант топки – дрова, которые, как известно, неплохо дымят. Конечно, конструкция печей постоянно совершенствуется. Например, современные печи для бани Tulikivi (посмотреть их можно на tulikivi.com.ua/ru/pechi-dlya-bani.html ) обеспечивают максимально полное сгорание дров, что приводит к уменьшению количества дыма.

Но он не устраняется полностью, поэтому непродуманная конструкция дымохода может привести к отсутствию нормальной тяги и повышенной задымленности помещения, что чревато не только неудобством, но и реальным риском здоровью.

Наиболее функциональная схема дымохода – прямо вверх, и, через крышу, наружу. Так обеспечивается минимальная длина конструкции и максимальная эффективность. Однако, реализация прямой вертикальной схемы не всегда возможна. Причины затруднений могут быть различны:

  • Печи для бани могут иметь различные конструкционные особенности, например выходное отверстие под дымоход размещено сбоку, а поворот трубы невозможен
  • Наличие препятствий в виде несущих балок и т.д.
  • Обустройство дымохода в уже построенном здании. В этом случае, дымоходы почти всегда проводят через стену, так как связываться с кровельными конструкциями опаснее.

Прокладка дымохода снаружи имеет некоторые преимущество по сравнению с вертикальной схемой:

  • Простота монтажа за счет того, что большая часть работ будет проводиться снаружи, а не в стесненных условиях помещения
  • Внутри бани будет сэкономлено некоторое пространство
  • Снизится риск ожогов из-за случайного касания трубы.

С другой стороны, из-за того, что большая часть дымохода будет размещена снаружи, его необходимо будет дополнительно утеплить, чтобы избежать лишних потерь тепла.

Рассмотрим основные требования к наружным дымоходам:

  • Дымоход наружного типа выполняется из металлической трубы. Оптимальный вариант – нержавеющая или эмалированная сталь. Кирпичные дымоходы не используются.
  • Диаметр трубы должен соответствовать мощности печи, из расчета – примерно 8 квадратных см площади сечения на каждый киловатт мощности. Зная площадь сечения, можно определить требуемый диаметр (удвоенный квадратный корень из результата деления площади сечения на число Пи). Если диаметр выходного отверстия печи не соответствует расчетному диаметру трубы, то используются специальные переходники.
  • Все места соединения различных участков труб должны быть закреплены хомутами и иметь дополнительную герметизацию.
  • Горизонтальный участок дымохода (ведущий от печи к стене) не должен превышать 1 м. Иначе, сильно затрудняется последующее обслуживание дымохода, увеличивается вероятность засорений, да и воздействие тяги снижается.
  • Место вывода трубы в стене должно иметь дополнительную теплоизоляцию и хорошую герметизацию (как минимум, оно должно быть тщательно заштукатурено или накрыто защитным кожухом).
  • Вывод дымохода через стену необходимо делать строго горизонтальным. С вертикальной частью дымохода она соединяется строго под прямым углом.
  • Если вертикальная часть дымохода соприкасается со стеной, то между ними должен быть уложен гидроизоляционный материал.

Как сделать дымоход в бане через стену своими руками

Любая баня подразумевает наличие внутри помещения печки, которая топится твердым топливом. Без печи баня просто теряет смысл, а заменить твердотопливную печь на другой вариант, значит потерять всю прелесть русской бани.

Любая твердотопливная печь нуждается в выводе продуктов горения, поэтому еще на этапе строительства следует обустраивать качественный отвод  дыма из помещения бани. Если на этапе строительства этого не было сделано, то все можно поправить и в уже готовой конструкции. Чтобы разобраться в том, как сделать дымоход в бане через стену своими руками следует отнестись внимательно к представленному материалу.

Выбор материалов для работы

Для того чтобы устроить качественный дымоход потребуется некоторое количество строительных материалов, к выбору которых надо подходить с четким расчетом и вниманием. Следует привести некоторые характеристики материалов для создания конструкции:

  • Эти материалы должны быть жаропрочными и не подвергаться деформации под воздействием тепла.
  • Материал для дымохода не должен выделять вредные вещества при нагревании, так как ядовитые вещества не вывести с помощью вентиляции .
  • Для дымохода следует подбирать долговечный материал, который не разрушается от частых перепадов температур.
Выбор материалов для создания дымохода

Теперь следует перейти к самим материалам, которые могут быть использованы для создания дымохода в бане через стену своими руками:

  • Металл – нержавеющая сталь, черная сталь, оцинкованная сталь.
  • Керамика.
  • Кирпич огнеупорный или просто качественный.

Это основные материалы, которые могут использоваться для работы  и у каждого хозяина есть возможность выбирать самостоятельно. Традиционно хозяева бани ориентируются на стоимость материалов при их выборе, но дымоходная система  требует не очень большого количества материала, поэтому можно сильно не экономить. Лучше выбирать качественный материал, так от устройства системы будет зависеть качество эксплуатации бани.

Выбор основных показателей

Конфигурация . На первоначальном этапе создания дымохода следует определиться с конфигурацией самого дымохода. Тут может быть множество разных вариантов, но как показывает практика лучше выбирать наиболее простые конфигурации. Дело в том, что когда система вывода дыма имеет множество переходов и сложных моментов конфигурации это служит дополнительной возможностью для скапливания сажи и гари. Со временем в таких сложных местах скопление отходов настолько увеличивается, что вывод дыма из бани может полностью забиться и его придется демонтировать, чтобы прочистить.  Оптимальным дымоходом через стену специалисты считают простую круглую форму с одним-двумя коленами.

Размерные показатели. Ширина или диаметр устройства рассчитывается в зависимости от следующих показателей:

  • Мощность печки, установленной в бане, то есть чем более мощная печка работает внутри бани, тем шире должен быть дымоход.
  • Количество сложных моментов конструкции, то есть чем больше переходов и изгибов имеет дымоход, тем более широким должен быть его проход.

Особенности конструкции. Чем более сложная конструкция  создается, тем больше внимания она требует. Дело в том, что воздушные потоки при нагревании всегда направляются вверх, поэтому переходы или коленца дымохода должны иметь протяженность не более одного метра. Горизонтальные части вывода должны быть наиболее короткими, так как в них может скапливаться горячий воздух, что воспрепятствует отводу отработанных продуктов горения. Кроме того, конструкция  должна непременно расширяться к концу иначе в дымоходе будет образовываться конденсат.

Герметичность и изоляция. При создании дымохода своими руками большое внимание надо уделять качественной герметизации всей  конструкции. По всей длине выхода дыма не должно быть шероховатостей или нарушения целостности внутренней поверхности дымохода. Если в конструкции будут зазоры или прорехи поверхности, то это приведет к некачественному отводу продуктов горения, а значит, эксплуатация бани будет некачественной.

Заключительный этап. На последнем этапе создания системы следует тщательно позаботиться о том, что во внешнее отверстие конструкции ни в коем случае не попадал мусор или другие предметы. Для этого на конце дымохода должна быть обустроена металлическая заслонка конусной формы. Она должна быть закреплена на конструкции с помощью специальных креплений и не прилегать к выходу из трубы. Заслонка должна быть конусной, что бы на ней не скапливались осадки, что продлит срок ее качественной службы.

Нюансы

Существуют некоторые интересные моменты при создании дымохода через стену в бане, и они направлены на повышение КПД работы печки. То есть, чтобы улучшить качество работы печки в бани и существенно сократить расходы топлива следует качественно утеплить дымоход. В этом случае горячий воздух будет сохранять свое тепло, и отдавать его помещению бани, что позволит значительно сократить расход топливных материалов. Для того, чтобы утеплить систему можно монтировать вокруг всей конструкции устраивается специальная металлическая сетка, в которую закладываются камни. Эти плотно уложенные камни  буд ут нагреваться и задерживать тепло.

Кроме того, в местах прохождения трубы дымохода через части конструкции бани. В этих местах должны соблюдаться особые меры противопожарной безопасности, чтобы не потерять любимую баню. Также необходимо избегать попадания перемычек конструкции на эти места. Если пренебрегать этими рекомендациями, то конструкция дымоходы быстро потеряет свою целостность и долговечность.

Виды конструкций

Существует два вида дымоходов через стену в бане :

Дымоход насадного типа. Этот вариант конструкции размещают непосредственно над печкой в помещении бани, он насаживает прямо на тот патрубок, который выходит из конструкции печки. Этот вариант, как правило, имеет простую ровную форму, она обеспечивает более эффективную тягу и не позволяет саже оседать на поверхности.

Дымоход приставного типа. Такой вариант конструкции монтируется непосредственно к котлу и выводится на улицу через стену, после вывода конструкция располагается вдоль стены бани и поднимается немного выше уровня крыши. Хотя этот вид конструкции считается наиболее безопасным, тем не менее, он же считается менее эффективным. В этой конструкции подразумеваются сложные переходы, которые значительно ухудшают тягу. Кроме того, сам дымоход проходит по внешней стороне здания, и все тепло отдает улице, а не внутреннему пространству бани.

Сэндвич труба для бани: выбор и установка

Установка трубы в баню – одна из самых ответственных задач, которые предстоит решить при строительстве бани. Ведь ошибки могут привести к тому,  что в помещение будет попадать угарный газ и/или может возникнуть угроза возгорания. Чем это грозит объяснять не нужно.

Печные трубя для бань бывают двух видов: кирпичные и металлические. Более популярный и легкий в исполнении вариант – металлические трубы. Оптимальный материал, который рекомендуют использовать для дымохода в бане – нержавейка. Толщина ее не должна быть менее 1мм. Также подходит медь или латунь, а вот использовать оцинкованное железо не рекомендуется: такие трубы имеют большой коэффициент расширения при нагревании, быстро приходят в негодность. По мнению большинства экспертов лучший выбор, который вы можете сделать – труба для бани из нержавейки.

Элементы дымоходов

В последнее время все более популярными становятся сэндвич трубы для бани. Они удобны, надежны, обладают приличными теплоизолирующими свойствами и высокой надежностью. Есть довольно большое количество сэндвич труб фабричного изготовления, но в принципе, их можно сделать своими руками.

Виды сэндвич труб для бани

Сэндвич труба для бани состоит из двух труб разного диаметра, вставленных одна в другую. Промежуток между ними заполнен теплоизолирующим веществом. Теплоизолятор может быть минеральноватный, асбестовый, керамзит или любой другой теплоизолятор, который выдерживает температуры более 800 о С. Сэндвич трубы бывают разного диаметра, бывает еще и различная толщина слоя теплоизоляции.

Сэндвич трубы для бани

Сэндвич трубы делают длиной в 1 метр. Это удобно: выбрав/изготовив нужные элементы можно легко собрать требуемую конфигурацию дымохода. Такие отрезки удобны в монтаже – их просто поднимать, устанавливать и корректировать их положение.

Куски сэндвич труб соединяются между собой так, чтобы верхняя труба вставлялась в нижнюю. Обратите на это внимание! Не наоборот. В  связи с этим одна из сторон чуть меньшего диаметра, чем вторая. Есть несколько способов соединения участков между собой: фальцевый, по мостику холода и байонетный.  При монтаже дымохода основное условие – герметичность соединения.

Сэндвич трубы для бани из полированной нержавейки

Различают также соединение сэндвич труб по дыму и по конденсату. Какой из способов лучше сказать тяжело. У каждого есть плюсы и минусы. Если  делать соединение «по дыму», нужно будет в структуре предусмотреть тройники для вывода конденсата. При установке «по конденсату» нужно быть особо внимательным: при наличии малейших трещин в баню будут просачиваться продукты сгорания, самый опасный из которых – угарный газ.

Работы при монтаже сэндвич труб в бане

Несмотря на то, что сэндвич трубы имеют слой изоляционного материала, при прохождении через деревянные стены/потолок необходимо делать специальные проходы, которые будут дополнительно изолировать разогретую трубу от пожароопасных элементов. Все дело в том, что температура возгорания древесины 300 о С, а при горении температура в топке может достигать 800-1000 о С. Такой температуры воздух легко разогревает металлические трубы до критических для древесины температур. По этой причине, специальные проходы обязательны.

Внешний вид проходного узла для сэндвич-труб

У производителей элемент перехода через деревянную стену/потолок/кровлю называется «проходной патрубок». Чаще всего он из металла, но есть варианты из минерита.

Проходной узел из минерита

Можно сделать этот узел самостоятельно, но нужно знать, что расстояние от трубы до ближайшей пожароопасной части не должно быть меньше 13 см. Если вы хотите перестраховаться, то делайте этот зазор еще больше. Внутреннее пространство переходника заполняется песком/керамзитом/минеральной ватой на ваш выбор. Наиболее популярный и дешевый наполнитель – песок. Потому в народе это узел называют еще «песочницей». Но песок или керамзит можно насыпать только в том случае, если проходной узел устанавливается на потолке.

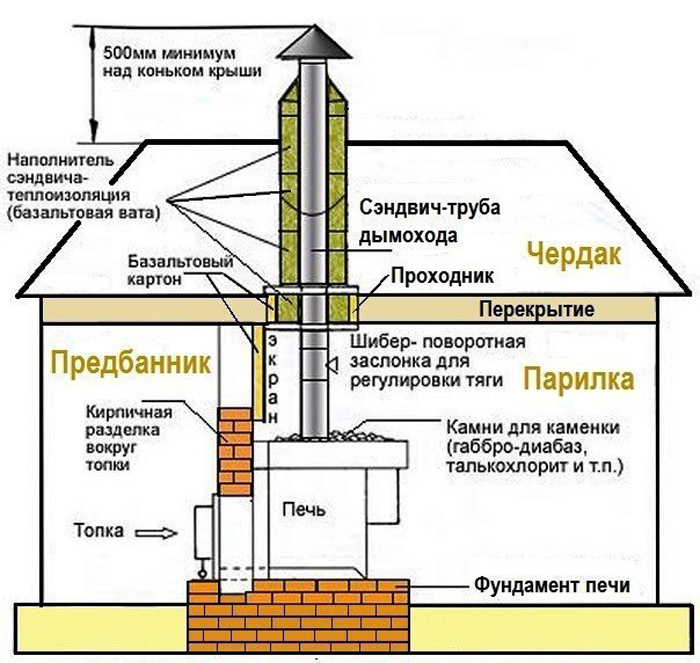

Один из вариантов устройства прохода дымохода через потолок. Тут использован самодельный проходной узел из минерита, заполненный базальтовой ватой

При установке проходного узла в стену (часто из парилки трубу выводят в предбанник, а уже оттуда вверх,  через потолок и кровлю) выход практически единственный – заполнить короб минеральной ватой, но только базальтовой а не стекловатой – у них разная переносимость высоких температур. Да и при покупке базальтовой ваты выбирайте те марки, которые переносят температуры до 1000 о С.

Схема организации дымохода из парилки на улицу через стену

Если вы хотите перестраховаться (в пожарной безопасности это совсем не лишнее) между переходным узлом и деревянными конструкциями также можно проложить слой теплоизолирующего негорючего материала. Некоторые мастера настоятельно рекомендуют не пренебрегать этим дополнительным слоем теплоизоляции – расход и затраты невелики, а иногда такие меры спасают положение.

Так выглядит готовый проход трубы через потолок бани

После того как проходной узел подготовлен, нужно определить место, где труба будет врезаться в потолок. Можно поставить трубу на печь, проверить ее вертикальность (обязательное условие нормальной работы дымохода), отметить место входа трубы, разметить отверстие по габаритам проходного узла. Затем вырезать кусок потолка (стены) и можно приступать к монтажу дымохода и сэндвич трубы с проходным узлом.

Так выглядит готовый проход трубы через потолок бани

Монтаж сэндвич трубы в бане начинают от печки, т.е. снизу вверх. Трубы, тройники, колена скрепляют, используя хомутики. Для обеспечения герметичности швов используя герметики (их рабочая температура должна быть не менее 1000 о С). Все тройники и разветвители крепятся к кронштейнам, прямые участки трубы также фиксируются на кронштейнах не реже, чем каждые 200см.

Проходное устройство через потолок вид счердака

В месте, где проходной узел входит в потолок, часто образуются щели. Для маскировки этого недостатка и повышения уровня пожаробезопасности, используют металлический лист (нержавейку), под который (между листом металла и потолком) также прокладывают слой теплоизолятора.

Для герметизации дымоходной трубы при проходе через кровлю, можно использовать мастер-флэш, который выпускается различных цветов (черный, зеленый, коричневый и т.д.). Более наглядно об установке сэндвич-труб, вы можете посмотреть в видео.
