Начать новую тему Ответить на тему  [ Сообщений: 16 ]  Автор Сообщение Не в сети

 Заголовок сообщения: Линейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 16:59:42  Встал на лапы Аватар пользователя
Зарегистрирован: Вт фев 26, 2008 18:00:20
Сообщений: 131
Рейтинг сообщения: 0

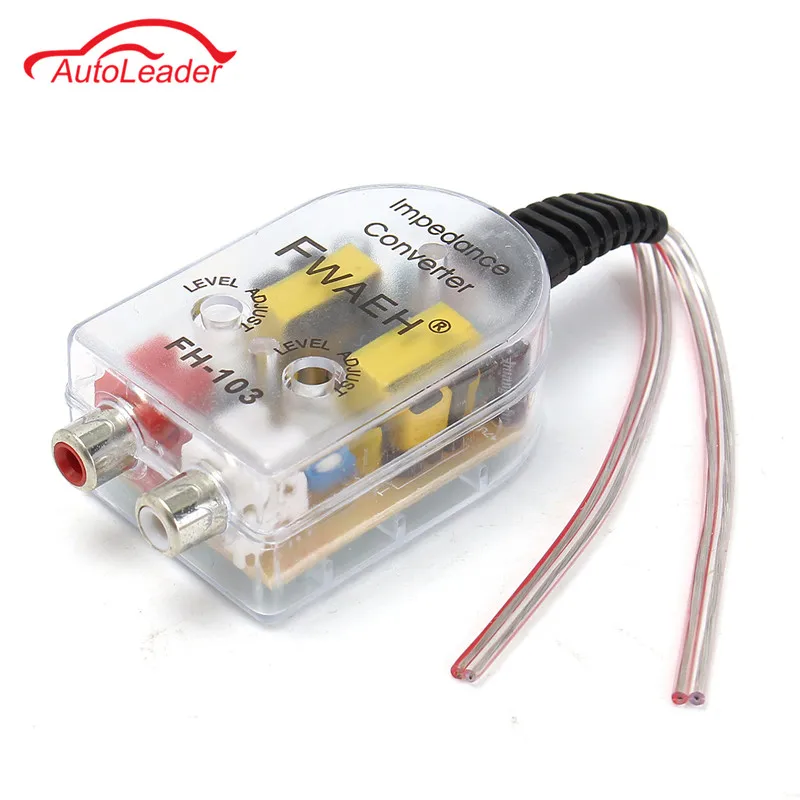

Доброе время суток. Посоветуйте пожалуйста схемку. чет я ниче не нашол. Спасибо. Нашол только готовые решения, типа этого http://www.ulmart.ru/goods/189917/?head=1#


_________________
http://www.prettyphoto.ru/

Последний раз редактировалось barracud Вс июн 13, 2010 15:04:04, всего редактировалось 1 раз.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 18:19:40  Друг Кота Аватар пользователя
Карма: 9
Зарегистрирован: Вс фев 08, 2009 17:13:38
Сообщений: 5727
Откуда: п.Красногорский
Рейтинг сообщения: 0

Там всего лишь резистивный делитель, причём на коробочке даже сопротивление указано.

Вложения: RCA.GIF [10.92 KiB]
Скачиваний: 1972
_________________
Творчество оно для того и нужно чтобы творить! Вернуться наверх  Профиль



JLCPCB Prototype, Бесплатная доставка первого заказа + на прототип ПП!

Крупнейший производитель печатных плат в Китае, 290,000+ заказчиков, 8,000+ он-лайн заказов в день.

Цена за 10 плат: за 2-х слойную, за 4-х слойную, за 6-ти слойную.

LCSC Parts: Экономия до 50%, большой выбор компонентов в наличии, отправка заказа в день оплаты.

Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 19:02:12  Встал на лапы Аватар пользователя
Зарегистрирован: Вт фев 26, 2008 18:00:20
Сообщений: 131
Рейтинг сообщения: 0 Спасибо за схему. Еще вопрос. У меня организован линейный выход на усилитель включенный по мостовой схеме для сабвуфера, вот по этой схеме - http://cxem.net/sound/raznoe/nofadout.php

Еще нашол вот такую схему http://cxem.net/sound/raznoe/lineout.php

Так как лучше организовать линейный выход для саба?


_________________
http://www.prettyphoto.ru/ Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 19:15:34  Друг Кота Аватар пользователя
Карма: 9
Зарегистрирован: Вс фев 08, 2009 17:13:38
Сообщений: 5727
Откуда: п.Красногорский
Рейтинг сообщения: 0

По первой ссылке и есть сумматор для саба.
Для него из стерео сигнала делается моно, с чем сумматор успешно справляется.


_________________
Творчество оно для того и нужно чтобы творить! Вернуться наверх  Профиль




Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 19:49:16  Встал на лапы Аватар пользователя
Зарегистрирован: Вт фев 26, 2008 18:00:20
Сообщений: 131
Рейтинг сообщения: 0 Согласен что он справляется. Но возникла проблема. Магнитола стала включатся через раз. То есть, заводим машину, включаем магнитолу. Через некоторое время работы выключаем магнитолу, глушим машину. Заводим, включаем магнитолу и звука нет.

Возможно стоит попробовать вторую схему по аналогии сумматора, может дело в конденсаторе во второй схеме ?


_________________
http://www.prettyphoto.ru/ Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 20:31:34  Друг Кота Аватар пользователя
Карма: 9
Зарегистрирован: Вс фев 08, 2009 17:13:38
Сообщений: 5727
Откуда: п.Красногорский
Рейтинг сообщения: 0

Звук пропадает скорее всего из за плохого контакта или замыкания.
А что мешает добавить кондёр в первую схему? Хотя у саба на входе он
скорее всего уже есть.


_________________
Творчество оно для того и нужно чтобы творить!

Последний раз редактировалось nik-as Пт июн 11, 2010 20:37:21, всего редактировалось 1 раз.

Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 20:33:59  Встал на лапы Аватар пользователя
Зарегистрирован: Вт фев 26, 2008 18:00:20
Сообщений: 131
Рейтинг сообщения: 0

nik-as писал(а):

Звук пропадает скорее всего из за плохого контакта или замыкания.
А что мешает добавить кондёр в первую схему? Хота у саба на входе он
скорее всего уже есть.

Плохого контакта нет. По поводу замыкания? Через некоторое время простоя все останавливается.


_________________
http://www.prettyphoto.ru/ Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 20:42:58  Друг Кота Аватар пользователя
Карма: 9
Зарегистрирован: Вс фев 08, 2009 17:13:38
Сообщений: 5727
Откуда: п.Красногорский
Рейтинг сообщения: 0

Похоже на срабатывание тепловой защиты в усилке магнитолы.
Отключи все приблуды, проверь одну магнитолу.


_________________
Творчество оно для того и нужно чтобы творить! Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 20:45:24  Встал на лапы Аватар пользователя
Зарегистрирован: Вт фев 26, 2008 18:00:20
Сообщений: 131
Рейтинг сообщения: 0

nik-as писал(а):

Похоже на срабатывание тепловой защиты в усилке магнитолы.
Отключи все приблуды, проверь одну магнитолу.

Это произошло когда я повесил сумматор и снял 12 вольт (с магнитолы, управление антенной ) для включения усилителя.
Хорошо сниму я сумматор и если дело кажется в нем? что делать?


_________________
http://www.prettyphoto.ru/ Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 20:56:53  Друг Кота Аватар пользователя
Карма: 9
Зарегистрирован: Вс фев 08, 2009 17:13:38
Сообщений: 5727
Откуда: п.Красногорский
Рейтинг сообщения: 0

Потом видно будет.


_________________
Творчество оно для того и нужно чтобы творить! Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Пт июн 11, 2010 21:38:24  Встал на лапы Аватар пользователя
Зарегистрирован: Вт фев 26, 2008 18:00:20
Сообщений: 131
Рейтинг сообщения: 0 А что если организовать таким образом ? На всякий случай усь TDA7385


Вложения: Untitled-1_cr.jpg [182.86 KiB]
Скачиваний: 10361
_________________
http://www.prettyphoto.ru/ Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Сб июн 12, 2010 08:37:19  Друг Кота Аватар пользователя
Карма: 9
Зарегистрирован: Вс фев 08, 2009 17:13:38
Сообщений: 5727
Откуда: п.Красногорский
Рейтинг сообщения: 0

Можно и так, собственно в магнитолах с выходом на саб так и сделано.
Только нужно увеличить резисторы раз в десять(уточняется подбором), а кондёра одного хватит на выходе.
ЗЫ. И поправь название темы.


_________________
Творчество оно для того и нужно чтобы творить! Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Линейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Сб июн 12, 2010 23:45:31  Встал на лапы Аватар пользователя
Зарегистрирован: Вт фев 26, 2008 18:00:20
Сообщений: 131
Рейтинг сообщения: 0

Поправил))) Но как рассчитать сопротивление нужное мне ?


_________________
http://www.prettyphoto.ru/ Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Kинейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Вс июн 13, 2010 09:07:05  Друг Кота Аватар пользователя
Карма: 9
Зарегистрирован: Вс фев 08, 2009 17:13:38
Сообщений: 5727
Откуда: п.Красногорский
Рейтинг сообщения: 0

Да ничего собственно можно и не рассчитывать,
просто поставь вместо нижнего резистора подстроечник.
Поправил где? Я имел в виду слово КИНЕЙНЫЙ.


_________________
Творчество оно для того и нужно чтобы творить! Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Линейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Вс июн 13, 2010 15:06:29  Встал на лапы Аватар пользователя
Зарегистрирован: Вт фев 26, 2008 18:00:20
Сообщений: 131
Рейтинг сообщения: 0

Опять раскладку клавиатуры не переключил ). Подстроечник на какой наминал, и что собственно от него зависит, что будет происходить когда им регулировать буду ?


_________________
http://www.prettyphoto.ru/ Вернуться наверх  Профиль



Не в сети

 Заголовок сообщения: Re: Линейный преобразователь акустических выходов в RCA

СообщениеДобавлено: Вс июн 13, 2010 17:36:42  Друг Кота Аватар пользователя
Карма: 9
Зарегистрирован: Вс фев 08, 2009 17:13:38
Сообщений: 5727
Откуда: п.Красногорский
Рейтинг сообщения: 0

Возьми на 47-68кОм, регулироваться будет уровень сигнала на выходе.


_________________
Творчество оно для того и нужно чтобы творить! Вернуться наверх  Профиль
