Sergej_K Активный клубовец Сообщения: 835 Зарегистрирован: 28 янв 2013, 00:33 Откуда: Санкт-Петербург Контактная информация: Контактная информация пользователя Sergej_K Схема электрооборудования ГАЗ-3110 ЗМЗ-402
  • Пожаловаться на это сообщение
  • Цитата


1 – указатель поворота
2 – фара
3 – противотуманная фара
4 – звуковой сигнал
5 – боковой повторитель
6 – свеча зажигания
7 – распределитель зажигания
8 – транзисторный коммутатор
9 – замок зажигания
10 – электродвигатель стеклоочистителя
11 – реле стеклоочистителя
12 – электродвигатель насоса стеклоомывателя
13 – переключатель стеклоочистителя
14 – выключатель системы ЭПХХ
15 – электромагнитный клапан ЭПХХ
16 – блок управления ЭПХХ
17 – катушка зажигания
18 – блок предохранителей в моторном отсеке
19 – стартер
20 – реле стартера
21 – генератор
22 – регулятор напряжения
23 – датчик падения уровня тормозной жидкости
24 – реле включения фар
25 – центральный переключатель света
26 – выключатель сигнала торможения
27 – выключатель света заднего хода
28 – выключатель звукового сигнала
29 – аккумуляторная батарея
30 – штепсельная розетка
31 – подкапотная лампа
32 – левый блок предохранителей
33 – реле звукового сигнала
34 – радиоприемник
35 – выключатель лампы освещения вещевого ящика
36 – лампа освещения вещевого ящика
37 – электродвигатель антенны
38 – переключатель антенны
39 – реле противотуманных фар
40 – выключатель противотуманных фар
41 – выключатель ламп заднего противотуманного света
42 – реле обогрева заднего стекла
43 – переключатель обогрева заднего стекла
44 – переключатель вентилятора отопителя
45 – прикуриватель
46 – правый блок предохранителей
47 – переключатель указателей поворота
48 – реле-прерыватель указателей поворота
49 – выключатель аварийной сигнализации
50 – датчик спидометра
51 – комбинация приборов
52 – спидометр
53 – тахометр
54 – вольтметр
55 – контрольная лампа разряда аккумуляторной батареи
56 – лампа подсветки приборов
57 – контрольная лампа правого поворота
58 – контрольная лампа левого поворота
59 – контрольная лампа стояночного тормоза
60 – контрольная лампа обогрева сидений
61 – контрольная лампа габаритного света
62 – контрольная лампа дальнего света фар
63 – контрольная лампа падения уровня тормозной жидкости
64 – указатель температуры охлаждающей жидкости
65 – указатель уровня топлива
66 – контрольная лампа резерва топлива
67 – контрольная лампа перегрева охлаждающей жидкости
68 – указатель давления масла
69 – контрольная лампа аварийного падения давления масла
70 – дублирующая контрольная лампа
71 – выключатель плафона передней двери
72 – плафон освещения салона
73 – выключатель плафона задней двери
74 – датчик указателя давления масла
75 – датчик контрольной лампы аварийного падения давления масла
76 – датчик контрольной лампы перегрева охлаждающей жидкости
77 – датчик указателя температуры охлаждающей жидкости
78 – элементы обогрева сидений
79 – выключатель обогрева сидений
80 – реле обогрева сидений
81 – выключатель обогрева жиклеров стеклоомывателя
82 – прерыватель контрольной лампы стояночного тормоза
83 – выключатель контрольной лампы стояночного тормоза
84 – фонарь освещения багажного отделения
85 – элемент обогрева заднего стекла
86 – электродвигатель вентилятора отопителя
87 – задний фонарь на крыле
88 – задний фонарь на крышке багажного отделения
89 – фонарь освещения номерного знака
90 – дополнительный сигнал торможения
91 – жиклеры стеклоомывателя с электрообогревом
92 – выключатель системы диагностики контрольных ламп комбинации приборов
93 – датчик указателя уровня топлива
94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора

У вас нет необходимых прав для просмотра вложений в этом сообщении.

Последний раз редактировалось Sergej_K 22 мар 2014, 11:17, всего редактировалось 1 раз.

Вернуться к началу

Реклама

Sergej_K

[attachment=0]3110_402.jpg[/attachment]

1 – указатель поворота
2 – фара
3 – противотуманная фара
4 – звуковой сигнал
5 – боковой повторитель
6 – свеча зажигания
7 – распределитель зажигания
8 – транзисторный коммутатор
9 – замок зажигания
10 – электродвигатель стеклоочистителя
11 – реле стеклоочистителя
12 – электродвигатель насоса стеклоомывателя
13 – переключатель стеклоочистителя
14 – выключатель системы ЭПХХ
15 – электромагнитный клапан ЭПХХ
16 – блок управления ЭПХХ
17 – катушка зажигания
18 – блок предохранителей в моторном отсеке
19 – стартер
20 – реле стартера
21 – генератор
22 – регулятор напряжения
23 – датчик падения уровня тормозной жидкости
24 – реле включения фар
25 – центральный переключатель света
26 – выключатель сигнала торможения
27 – выключатель света заднего хода
28 – выключатель звукового сигнала
29 – аккумуляторная батарея
30 – штепсельная розетка
31 – подкапотная лампа
32 – левый блок предохранителей
33 – реле звукового сигнала
34 – радиоприемник
35 – выключатель лампы освещения вещевого ящика
36 – лампа освещения вещевого ящика
37 – электродвигатель антенны
38 – переключатель антенны
39 – реле противотуманных фар
40 – выключатель противотуманных фар
41 – выключатель ламп заднего противотуманного света
42 – реле обогрева заднего стекла
43 – переключатель обогрева заднего стекла
44 – переключатель вентилятора отопителя
45 – прикуриватель
46 – правый блок предохранителей
47 – переключатель указателей поворота
48 – реле-прерыватель указателей поворота
49 – выключатель аварийной сигнализации
50 – датчик спидометра
51 – комбинация приборов
52 – спидометр
53 – тахометр
54 – вольтметр
55 – контрольная лампа разряда аккумуляторной батареи
56 – лампа подсветки приборов
57 – контрольная лампа правого поворота
58 – контрольная лампа левого поворота
59 – контрольная лампа стояночного тормоза
60 – контрольная лампа обогрева сидений
61 – контрольная лампа габаритного света
62 – контрольная лампа дальнего света фар
63 – контрольная лампа падения уровня тормозной жидкости
64 – указатель температуры охлаждающей жидкости
65 – указатель уровня топлива
66 – контрольная лампа резерва топлива
67 – контрольная лампа перегрева охлаждающей жидкости
68 – указатель давления масла
69 – контрольная лампа аварийного падения давления масла
70 – дублирующая контрольная лампа
71 – выключатель плафона передней двери
72 – плафон освещения салона
73 – выключатель плафона задней двери
74 – датчик указателя давления масла
75 – датчик контрольной лампы аварийного падения давления масла
76 – датчик контрольной лампы перегрева охлаждающей жидкости
77 – датчик указателя температуры охлаждающей жидкости
78 – элементы обогрева сидений
79 – выключатель обогрева сидений
80 – реле обогрева сидений
81 – выключатель обогрева жиклеров стеклоомывателя
82 – прерыватель контрольной лампы стояночного тормоза
83 – выключатель контрольной лампы стояночного тормоза
84 – фонарь освещения багажного отделения
85 – элемент обогрева заднего стекла
86 – электродвигатель вентилятора отопителя
87 – задний фонарь на крыле
88 – задний фонарь на крышке багажного отделения
89 – фонарь освещения номерного знака
90 – дополнительный сигнал торможения
91 – жиклеры стеклоомывателя с электрообогревом
92 – выключатель системы диагностики контрольных ламп комбинации приборов
93 – датчик указателя уровня топлива
94 – датчик контрольной лампы приоткрытия воздушной заслонки карбюратора

Aleksandr31029

[b]Sergej_K[/b]
есть к тебе просьба :пожаплуйста разъясни мне в электрических делах человеку темному как и главное в какой последовательности подключить провода к реле включения фар а то я совсем запутался . заранее спасибо

Sergej_K Активный клубовец Сообщения: 835 Зарегистрирован: 28 янв 2013, 00:33 Откуда: Санкт-Петербург Контактная информация: Контактная информация пользователя Sergej_K Re: Схема электрооборудования ГАЗ-3110 ЗМЗ-402
  • Пожаловаться на это сообщение
  • Цитата

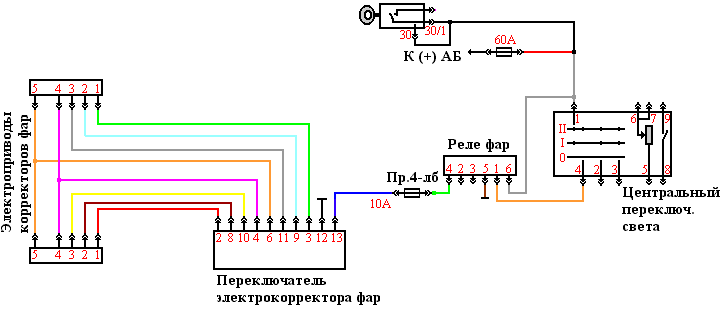

Aleksandr31029, если стоит подрулевой переключатель без фиксированного положения "от себя" - включение дальнего света - и там стоит реле РС-711, то вот его подключение:


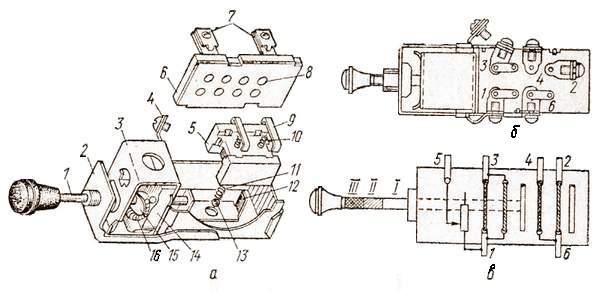

На ножку "1" реле приходит провод с вывода "4" ЦПС, ножка "2" реле даёт питание на нити дальнего света, на ножку "3" реле приходит провод с подрулевого переключателя ("моргалка"), ножка "4" реле даёт питание на нити ближнего света, ножка "5" - "земля", на ножку "6" должен приходить постоянный "+". На схеме он идёт с раздвоенного провода, дающего так же "+" на вывод "1" ЦПС.

Если стоит подрулевой переключатель с фиксированным положением "от себя" - включение дальнего света - то там и схема совершенно другая. Но насколько я знаю, с таким переключателем и ЦПС идёт другой. И схема - очень дурная.

Вернуться к началу

Sergej_K

[b]Aleksandr31029[/b], если стоит подрулевой переключатель без фиксированного положения "от себя" - включение дальнего света - и там стоит реле РС-711, то вот его подключение:

[img]http://forumimage.ru/uploads/20130410/136561354527367752.gif[/img]

На ножку "1" реле приходит провод с вывода "4" ЦПС, ножка "2" реле даёт питание на нити дальнего света, на ножку "3" реле приходит провод с подрулевого переключателя ("моргалка"), ножка "4" реле даёт питание на нити ближнего света, ножка "5" - "земля", на ножку "6" должен приходить постоянный "+". На схеме он идёт с раздвоенного провода, дающего так же "+" на вывод "1" ЦПС.

Если стоит подрулевой переключатель с фиксированным положением "от себя" - включение дальнего света - то там и схема совершенно другая. Но насколько я знаю, с таким переключателем и ЦПС идёт другой. И схема - очень дурная.

Aleksandr31029

спасибо но там на этом реле 8 контактов а на схеме указано 6 вот я и нимогу нечего понять

Sergej_K Активный клубовец Сообщения: 835 Зарегистрирован: 28 янв 2013, 00:33 Откуда: Санкт-Петербург Контактная информация: Контактная информация пользователя Sergej_K Re: Схема электрооборудования ГАЗ-3110 ЗМЗ-402
  • Пожаловаться на это сообщение
  • Цитата

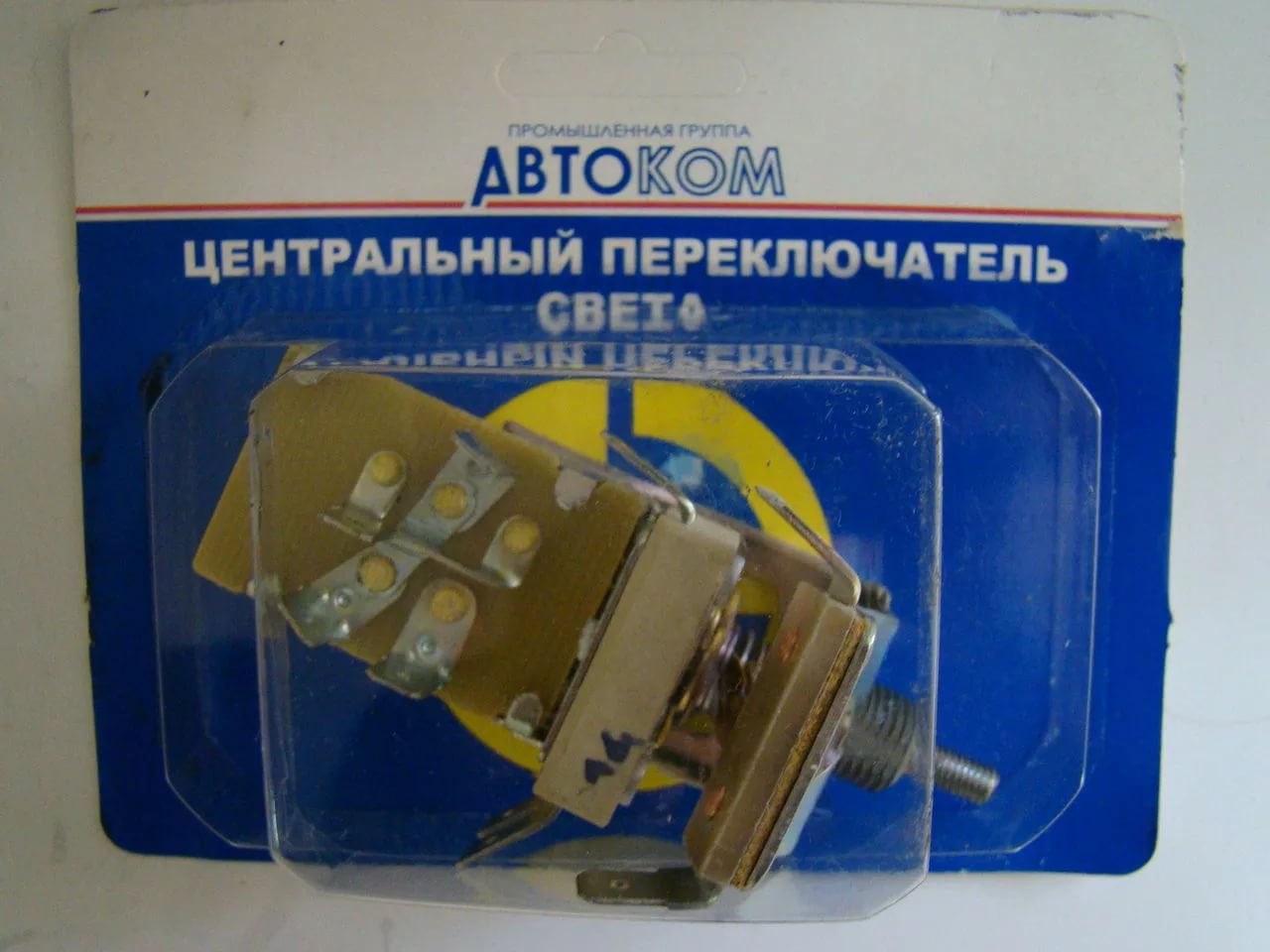

Aleksandr31029, скинь маркировочку реле. Так попроще будет. Или речь идёт не о реле, а о ЦПС. Мне 8-контактные реле фар не попадались. Заодно и познакомлюсь. А то и фото можно.

Вернуться к началу

Sergej_K

[b]Aleksandr31029[/b], скинь маркировочку реле. Так попроще будет. Или речь идёт не о реле, а о ЦПС. Мне 8-контактные реле фар не попадались. Заодно и познакомлюсь. А то и фото можно.

Aleksandr31029

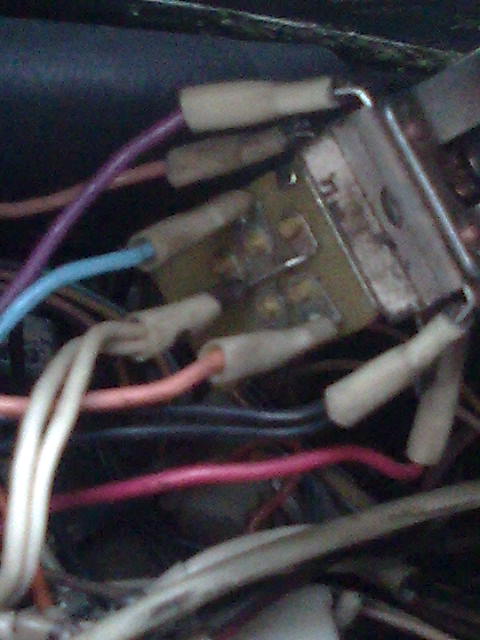

ок завтра дойду до машины с фоткаю это реле

Sergej_K Активный клубовец Сообщения: 835 Зарегистрирован: 28 янв 2013, 00:33 Откуда: Санкт-Петербург Контактная информация: Контактная информация пользователя Sergej_K Re: Схема электрооборудования ГАЗ-3110 ЗМЗ-402
  • Пожаловаться на это сообщение
  • Цитата

Aleksandr31029, здесь приведена схема для реле РС711 более позднего выпуска или РС711-01. У вас вполне может стоять ещё старое реле, у которого "псевдо"-восемь контактов. Просто у него продублированы выводы на ближний и дальний свет. Я нашёл это реле. У него схема подключения другая. Смотрите схему для 2410. Но фото будет не лишим, со стороны контактов.

Вернуться к началу

Sergej_K

[b]Aleksandr31029[/b], здесь приведена схема для реле РС711 более позднего выпуска или РС711-01. У вас вполне может стоять ещё старое реле, у которого "псевдо"-восемь контактов. Просто у него продублированы выводы на ближний и дальний свет. Я нашёл это реле. У него схема подключения другая. Смотрите схему для 2410. Но фото будет не лишим, со стороны контактов.
