Здравствуйте, постоянные читатели и гости сайта http://zametkielectrika.ru.

Конкурс «Электрика своими руками» продолжается.

Представляю Вашему вниманию конкурсную работу под названием «Схема реверса асинхронного двигателя с короткозамкнутым ротором», которую прислал Пепеляев Михаил Владимирович, студент группы ТЭ-109, ГБОУ СПО «КПК», г. Чернушка, Пермского края.

Михаил проявил необычайную целеустремленность и представил на всеобщее обозрение подробнейшую и пошаговую инструкцию по сборке схемы реверса асинхронного двигателя.

Смотрим.

Электрооборудование, используемое при работе:

  • асинхронный двигатель с короткозамкнутым  ротором общего назначения
  • магнитный пускатель ПМЕ-211 (для пуска, остановки и реверсирования двигателя)
  • тепловое реле ТРН (для защиты асинхронных двигателей с короткозамкнутым ротором от перегрузок)
  • кнопочный пост ПКЕ 222-3У2 (кнопка пуск — вперед, пуск — назад и стоп)

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя

Рабочий инструмент: отвертка плоская, бокорезы, монтажный нож, кабель (провод) одножильный, круглогубцы, плоскогубцы, трехфазная вилка с питающим шнуром.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_1

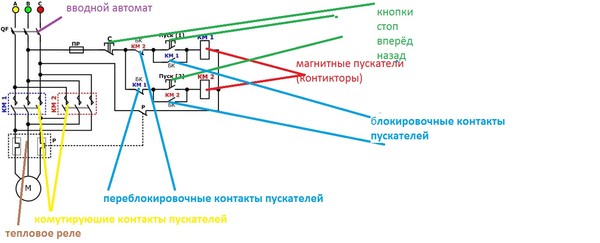

Схема реверсивного пуска асинхронного двигателя (АД) с короткозамкнутым ротором

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_20

Расшифровка кнопок:

  • SB1 — «Вперед»
  • SB2 — «Назад»
  • SB3 — «Стоп»

Монтажная схема для лучшего понимания кнопочного поста:

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_21

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_22

До начала работы хотелось бы объяснить обыкновенные понятия для понимания схемы:

  • нормально замкнутый контакт
  • нормально разомкнутый контакт

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_3

Для наглядности рассмотрим контакты на магнитном пускателе ПМЕ-211:

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_4

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_5

Такой же контакт стоит в кнопке пуск и стоп.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_6

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_7



Технологический процесс сборки схемы реверса асинхронного двигателя (АД) с короткозамкнутым ротором

Цепь управления:

1. Питающий кабель присоединяем с фазы «В» на нормально замкнутый контакт (3) кнопки SB3.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_23

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_24

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_25

2. С нормально замкнутого контакта (4) кнопки SB3 присоединить перемычку на нормально разомкнутый контакт (1) кнопки SB2.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_26

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_27

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_28

3. С нормально замкнутого контакта (4) кнопки SB3 присоединить перемычку на нормально разомкнутый контакт (1) кнопки SB1.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_29

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_30

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_31

4. С нормально разомкнутого контакта (2) кнопки SB1 присоединить провод на нормально замкнутый контакт магнитного пускателя КМ2.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_32

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_33

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_34

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_35

5. С нормально замкнутого контакта магнитного пускателя КМ2 присоединяем провод на катушку К1 магнитного пускателя КМ1.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_36

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_37

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_38

6. С нормально разомкнутого контакта (1) кнопки SB1 присоединяем провод на нормально разомкнутый контакт магнитного пускателя КМ1.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_39

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_40

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_41

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_42

7. С нормально разомкнутого контакта магнитного пускателя КМ1, присоединяем перемычку на нормально замкнутый контакт магнитного пускателя КМ2.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_43

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_44

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_45

8. С нормально разомкнутого контакта (2) кнопки SB2 присоединить провод на нормально замкнутый контакт магнитного пускателя КМ1.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_46

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_47

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_48

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_49

9. С нормально замкнутого контакта магнитного пускателя КМ1 присоединяем провод на катушку К2 магнитного пускателя КМ2.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_50

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_51

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_52

10. С нормально разомкнутого контакта (1) кнопки SB2 присоединить провод на нормально разомкнутый контакт магнитного пускателя КМ2.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_53

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_54

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_55

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_56

11. С нормально разомкнутого контакта магнитного пускателя КМ2, присоединяем перемычку на нормально замкнутый контакт магнитного пускателя КМ1.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_57

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_58

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_59

12. Закрыть крышку кнопочного поста.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_60

13. Делаем перемычку между катушек К1 и К2 магнитных пускателе КМ1 и КМ2.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_61

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_62

14. От катушки К1 магнитного пускателя КМ1 присоединить провод к замкнутому контакту теплового реле КК.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_63

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_64

15. С нормально замкнутого контакта теплового реле КК присоединяем провод на фазу «С».

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_65

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_66

Силовая цепь:

16. На магнитных пускателях осуществить реверс путем переключение контактов по схеме.

Со стороны двигателя:

  • 3-1
  • 2-2
  • 1-3

Cо стороны подключения кнопочного поста:

  • 1-1
  • 2-2
  • 3-3

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_67

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_68

17. Подключение двигателя с КЗ ротором фазой «В» к фазе «В» на магнитный пускатель. Фазу «А» и «С» подключаем к входным контактам теплового реле КК.

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_70

18. С выходных контактов теплового реле КК присоединить провода к фазе «А» и фазе «С».

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_69

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_71

19. Подключить трехфазную вилку к магнитному пускателю на фазы «А», «В» и «С».

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_72

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_73

sxema_reversa_asinxronnogo_dvigatelya_схема_реверса_асинхронного_двигателя_74

20. Проверить правильность сборки схемы реверса асинхронного двигателя и только после этого подать напряжение, и запустить двигатель. Прилагается видео — смотрите:

P.S. Все вопросы, предложения и отзывы по схеме реверса асинхронного двигателя пишите в комментариях к данной статье. Спасибо за внимание.
